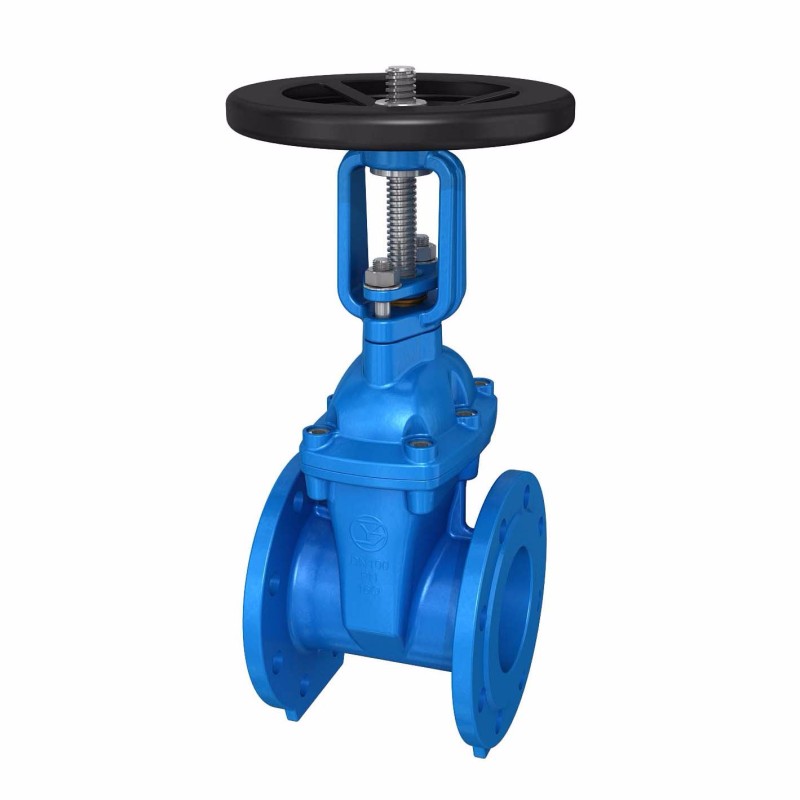

明杆软密封闸阀

产品编号：PVHX

法兰标准：GB/T17241.6、BS EN1092-2、ASME B16.1、ASME B16.42

试验标准：GB/T13927、BS EN1074、API598

整体包胶闸板
平底式阀坐
轴封采用三道O型环
全通径设计，低水损

通过WRAS认证

01产品描述

       明杆软密封闸阀又叫旋转杆软密封闸阀 ( 亦叫明杆楔式软密封闸阀)。阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2~1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程）来确定。

02产品特点

平底式阀座
       传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、纸屑、杂物等淤泥积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象。而软密封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体通畅无阻。 2 整体包胶
阀门采用高品质的橡胶进行整体内，外包胶，国内一流的橡胶硫化技术使得硫化后的阀门能够保证精确的几何尺寸，且橡胶与球墨铸铁阀门接着牢靠，不易脱落及弹性记忆佳。

03产品参数

公称压力：PN10PN16PN25

公称通径：DN50-DN600(2"-24"）

适用温度：0-85度

适用介质：水或物化性质类似于水的介质
