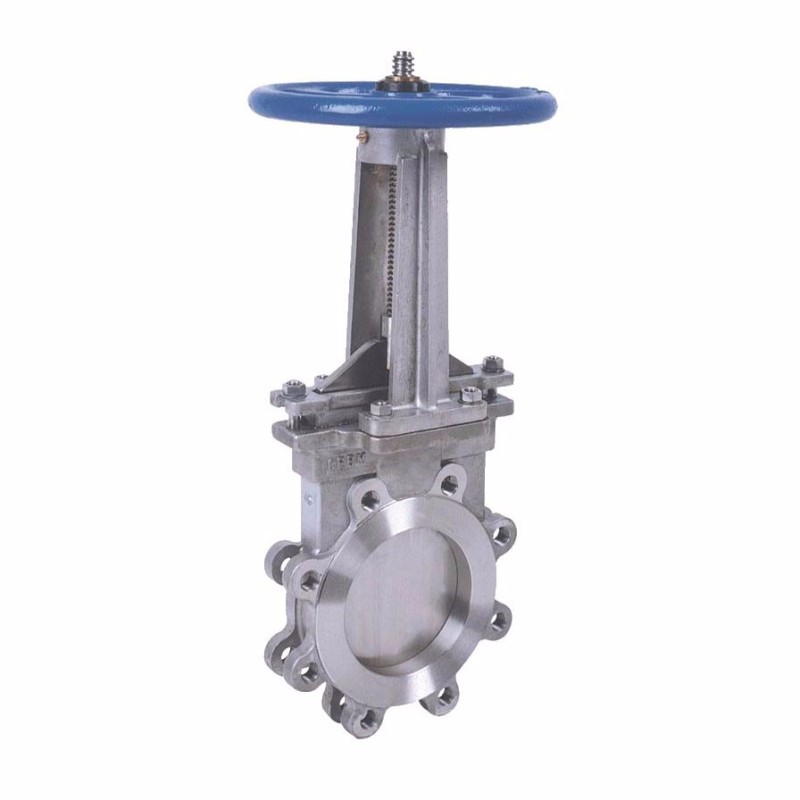

手动单夹式刀型闸阀

价格电议

规格

PZ543 电议

帮我议价

猜你喜欢

360°全景实景照片

沈高阀门攀亿专卖店

公司实景展示

联系客服

郑永攀

13326792888

卓高亮

13326772789

0757-28781988

产品分类

联系方式

郑永攀 手机 13326792888 固话 0757-28781988 地址 F4区中二路07号

产品详情

品牌沈高

型号 PZ543

产品应用规范:
    1、设计制造按GB12235-59
    2、结构长度按GB12221-89
    3、法兰尺寸按JB/T79-94
    4、阀门检查和试验按GB13927

手动单夹式刀型闸阀主要零件材质

零件名称	阀体/阀盖	阀瓣	阀杆	阀杆螺母	填料	垫片
材料	CF8	F304	F304	QAL-4	PRFE	PRFE
材料	铜合金	F304	F304	QAL-4	PRFE	PRFE

1.6MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

2.5MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	449	663	750	1170

4.0MPa主要连接尺寸及重量

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
重量	kg	5	6.5	7	13.5	16	32	45	60	80	107	134	268	491	705	850	1234
